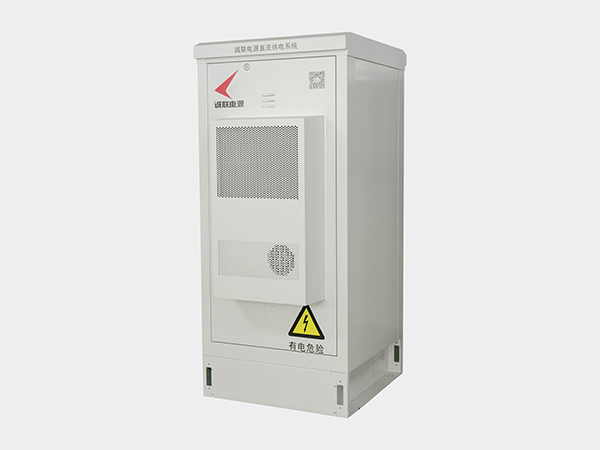

    36KW直流機柜
    產品名稱

    36KW直流機柜

    高效率,高PF低諧波
    模塊式系統架構,系統擴展極度靈活
    -30~+45℃工作溫度
    防護等級IP54,室內室外均可使用
    整流模塊N+1并機冗余,支持熱插拔維護
    風冷和空調散熱可選
    集成智慧照明管理系統,可視化操作
    集成智能檢測模塊,實時匯報設備工作狀態
    集成絕緣監測,電壓監測,回路電流控制等功能
    應用領域:適用于戶外(應滿足防護要求)
    產品詳情

    電氣參數

    輸入

    輸入電壓

    三相輸入147~520VAC 47~63HZ三相四線制輸入(不可缺少零線)

    額定輸入

    380V 三相四線制輸入(不可缺少零線)

    模塊效率

    94.5%

    功率因數

    0.99

    保護功能

    輸入過壓,輸入欠壓,缺相保護

    浪涌電流

    冷啟動35A/240VAC整流模塊單獨測試

    輸出

    直流電壓

    36V48V110V220V375V可選擇

    輸出回路

    標準配置為12路,可選擇4路、8路、12

    回路限流

    標準配置為20A,可設置

    均流不平衡度

    5%

    紋波及噪聲

    1%V0

    開機延遲

    小于5000ms 380VAC 三相輸入

    線性調整率

    ±0.5%

    負載調整率

    ±1%

    電壓精度

    ±2%

    環境及防護

    工作環境

    -30~+455%~90%RH 不凝露(詳情參考產品規格書的降額曲線)

    儲存溫濕度

    -40~+805%~90%RH 不凝露

    防護等級

    IP54

    海拔高度

    2000mtrs2000m以上,每升高100m,環境溫度降低0.6℃,負載降額1.5%

    通信功能

    通信端口

    CAN通信 RS485通信

    無線功能

    3G/4G無線通信

    WIFI功能

    可選配功能,根據需求配置

    智能功能

    監測類

    本地實時監測,平臺實時監測 APP實時監測

    控制類

    本地實時控制平臺實時控制 APP實時控制

    計劃功能

    設備內部集成計劃功能(定時)平臺或APP制定

    安規

    安全規范

    設計參考:GB4943/EN60950

    耐壓

    輸入--輸出 I/P-O/P:3kVac/5mA;輸入---機殼 I/P-CASE:1.5kVac/5mA;輸出---機殼 O/P-CASE:0.5Kvdc/5mA 每項測試時間為:1min模塊單獨測試

    絕緣阻抗

    I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms模塊單獨測試

    保護

    過壓保護

    智能過壓保護,故障模塊鎖死保護,并自動退出系統,不影響系統正常工作

    過功率保護

    100%~110% rated 內部自動鎖死,需要重啟三相輸入

    過溫保護

    具有多種過溫保護功能,內部設定,溫度降到正常值后恢復

    可靠性

    MTBF

    25環境下:100000HrsMIL-HDBK-217F Notice2 應力法預計

    其他要求

    尺寸

    空調型:1100mm*750mm*1650mm(長**高)風冷型:880mm*720mm*1400mm

    包裝

    單獨包裝

    冷卻方式

    t¨自冷t風冷t空調

    延伸方式

    ¨雙三防¨加蓋¨低溫啟動(-40¨其他

    備注

    *具體規格詳情,請參閱產品規格書及智慧管理平臺說明。

    *為了延長使用壽命,建議負載總功率不超過額定總功率的80%使用。

    *開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

    *電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。


    機構尺寸

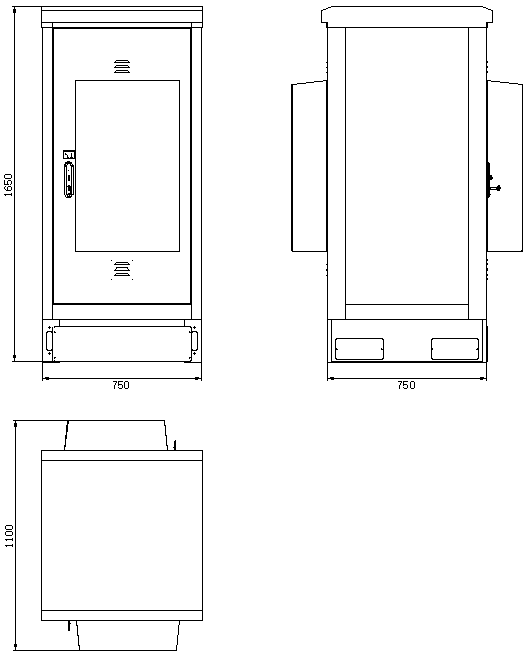

    空調型供電設備外形尺寸圖

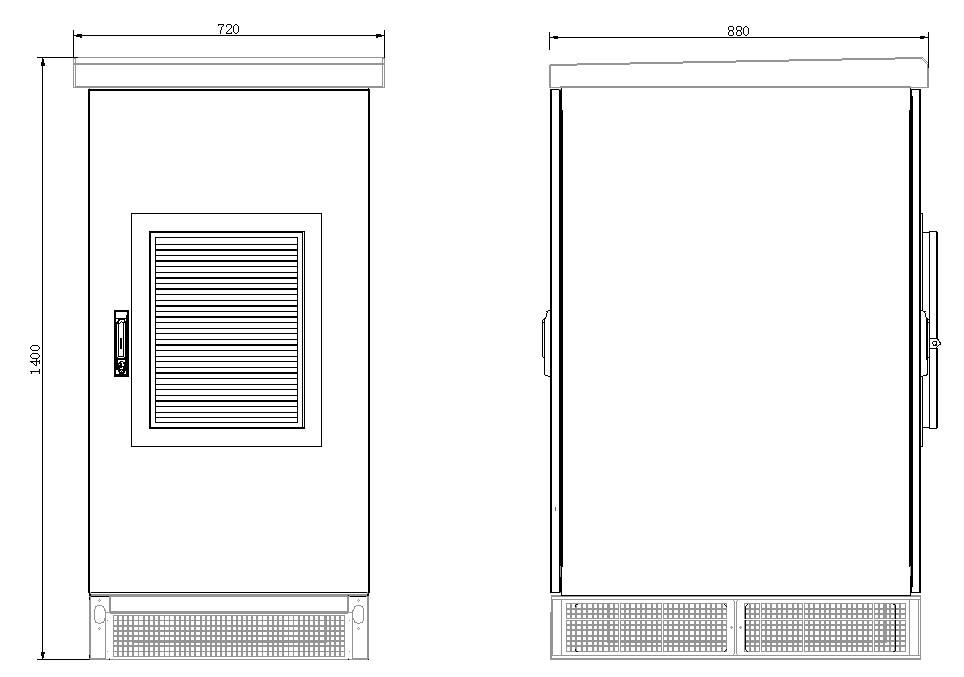

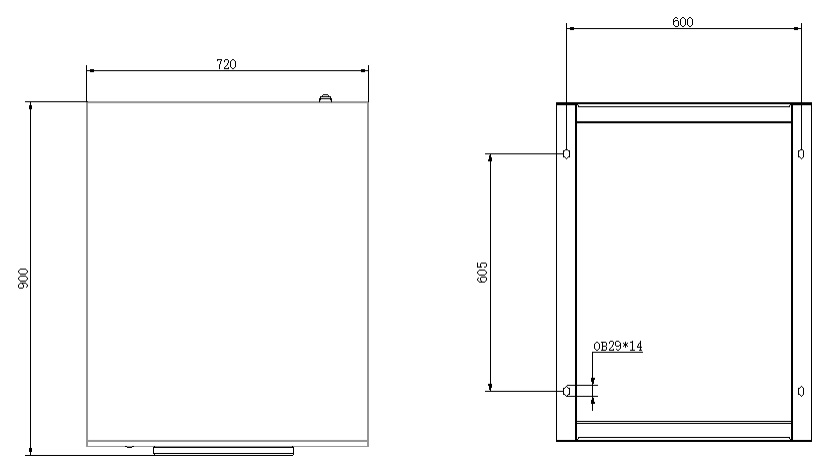

    風冷型供電設備外形尺寸圖
