    CL-AS1-400W系列
    產品名稱

    CL-AS1-400W系列

    高效率,長壽命和高信賴性
    電壓輸入范圍180~264VAC
    -40~+70℃工作溫度(具體查看降額曲線)
    全部使用105℃長壽命電解電容
    短路/過載/過壓保護功能
    自然散熱
    100%滿載老化
    3年質保期
    應用領域:適用于戶外(應滿足防護要求)
    產品詳情

    電氣參數

    型號

    CL-AS1-400W-3.8

    CL-AS1-400W-4.2

    CL-AS1-400W-4.5

    CL-AS1-400W-5

    輸入

    電壓范圍

    180~264VAC

    最大輸入電流

    230VAC/4.5A

    效率

    84%

    85%

    87%

    ≥88%

    頻率范圍

    47~63HZ

    漏電流

    <1mA/240VAC

    浪涌電流

    冷啟動50A/230VAC

    輸出

    直流電壓

    3.8V

    4.2V

    4.5V

    5V

    額定電流

    80A

    80A

    80A

    80A

    功率

    304W

    336W

    360W

    400W

    電壓調節范圍

    /

    /

    /

    /

    紋波及噪聲

    200mVp-p

    200mVp-p

    200mVp-p

    200mVp-p

    啟動上升時間

    1500ms50ms/230VAC 負載100%

    保持時間

    10ms/230VAC 負載80%

    線性調整率

    ±1%

    ±1%

    ±1%

    ±1%

    負載調整率

    ±2%

    ±2%

    ±2%

    ±2%

    電壓精度

    ±2%

    ±2%

    ±2%

    ±2%

    環境要求

    工作溫度及溫度

    -40~70 20%~95%RH 不凝露(詳情參考降額曲線)

    儲存溫濕度

    -40~80 10%~95%RH 不凝露

    振動

    頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

    沖擊

    加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

    海拔高度

    2000mtrs2000m以上,每升高100m,環境溫度降低0.6

    電磁

    兼容

    電磁耐受

    設計參考:EN55024EN61000-4-2,3,4,5,6,8,11

    諧波電流

    設計參考:GB17625.1EN61000-3-2,-3 限值要求

    EMC指標

    /

    安規

    安全規范

    設計參考:GB4943/UL1012

    耐壓

    輸入--輸出 I/P-O/P:3Kvac/10mA;輸入---機殼 I/P-CASE:1.5Kvac/10mA;輸出---機殼 O/P-CASE:0.5Kvac/10mA 每項測試時間為:1min

    絕緣阻抗

    I/P-O/P20M ohmsI/P-Case20M ohmsO/P-Case20M ohms

    保護

    過壓保護

    6.0V

    6.0V

    6.0V

    6.0V

    110~150% rated 打嗝模式,異常消除過載后能自動恢復工作

    過載保護

    110~150% rated 打嗝模式,消除過載后能自動恢復工作

    過溫保護

    當過溫保護時,電源關閉輸出;溫度降低后,輸出自動恢復正常。

    短路保護

    輸出端短路后電源保護,打嗝模式,消除過載后能自動恢復工作

    可靠性

    MTBF

    25環境下:100000HrsMIL-217 Method

    其他要求

    尺寸

    235*60*30(長**高)

    包裝

    0.56Kg/,30/箱,16.8KG/

    冷卻方式

    t自冷¨風冷

    延伸方式

    ¨雙三防¨加蓋¨低溫啟動(-40¨其他

    備注

    *如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

    *為了延長使用壽命,需要帶面積不小于400mm*400mm*3mm 散熱鋁板

    *開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯10uF電解電容和0.1uF高頻電容。

    *電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

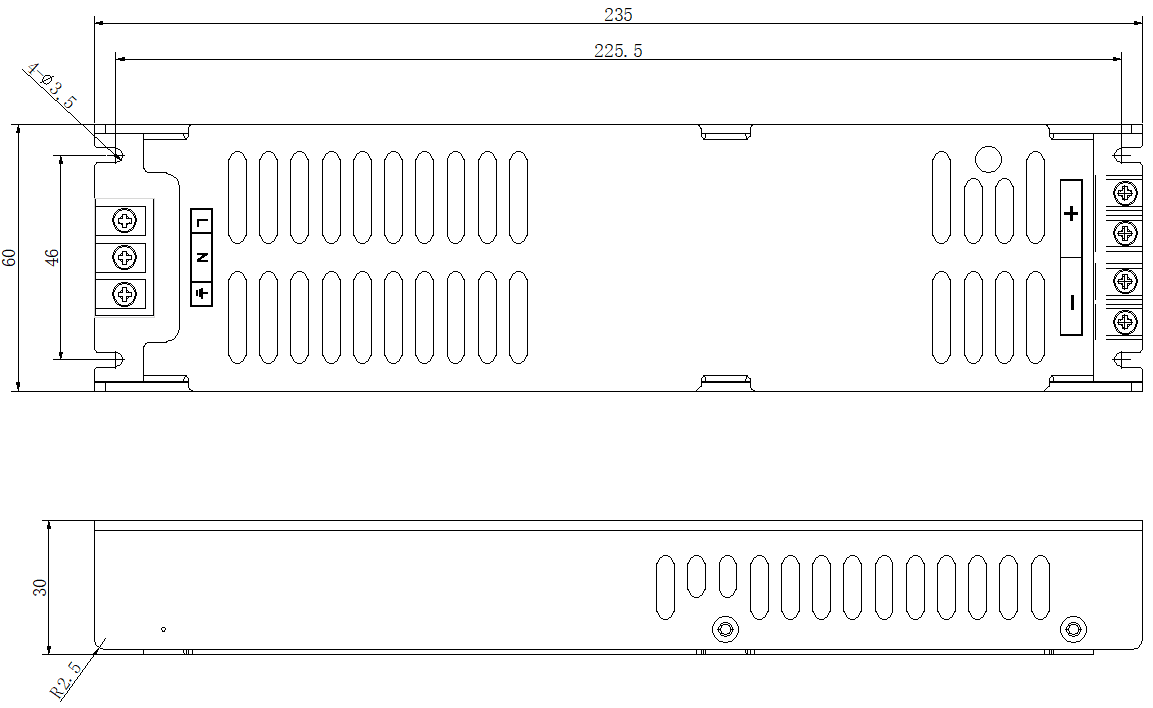

    機構尺寸
