    50W 雙組電源
    50W 雙組電源

    50W 雙組電源

    高效率,長壽命和高信賴性
    電壓輸入范圍176~264VAC
    -20~+70℃工作溫度(具體查看降額曲線)
    全部使用105℃長壽命電解電容
    短路/過載保護功能
    自然散熱
    100%滿載老化
    2年質保期
    應用領域:適用于戶外(應滿足防護要求)
    產品詳情

    電氣參數

    型號

    CL-B1-50W-JA

    CL-B1-50W-JB

    CL-B1-50W-LA

    CL-B1-50W-LB

    輸入

    電壓范圍

    176~264VAC

    輸入電流

    230VAC/0.7A

    效率

    71%

    71%

    71%

    73%

    頻率范圍

    47~63HZ

    漏電流

    <1mA/240VAC

    浪涌電流

    冷啟動40A/230VAC

    輸出

    輸出通道

    V1

    V2

    V1

    V2

    V1

    V2

    V1

    V2

    直流電壓

    5V

    12V

    12V

    5V

    5V

    24V

    24V

    5V

    額定電流

    4A

    2A

    3A

    2A

    5A

    1A

    2.25A

    1.2A

    功率

    20W

    24W

    36W

    10W

    25W

    24W

    54W

    6W

    電壓調節范圍

    ±5%

    /

    ±5%

    /

    ±5%

    /

    ±5%

    /

    紋波及噪聲

    120mVp-p

    150mVp-p

    150mVp-p

    120mVp-p

    150mVp-p

    150mVp-p

    120mVp-p

    100mVp-p

    啟動上升時間

    1500ms50ms/230VAC 負載100%

    保持時間

    20ms/230VAC 負載100%

    線性調整率

    ±0.5%

    ±1.0%

    ±0.5%

    ±1.0%

    ±0.5%

    ±1.0%

    ±0.5%

    ±1.0%

    負載調整率

    ±1.5%

    ±2.0%

    ±1.5%

    ±2.0%

    ±1.5%

    ±2.0%

    ±1.5%

    ±2.0%

    電壓精度

    ±1.0%

    ±2.0%

    ±1.0%

    ±2.0%

    ±1.0%

    ±2.0%

    ±1.0%

    ±2.0%

    環境要求

    工作溫度及溫度

    -20~70 20%~95%RH 不凝露(詳情參考降額曲線)

    儲存溫濕度

    -40~80 10%~95%RH 不凝露

    振動

    頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

    沖擊

    加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

    海拔高度

    2000mtrs2000m以上,每升高100m,環境溫度降低0.6

    電磁

    兼容

    電磁耐受

    設計參考:EN55024EN61000-4-2,3,4,5,6,8,11

    諧波電流

    設計參考:GB17625.1EN61000-3-2,-3 限值要求

    EMC指標

    設計參考:EN55022

    安規

    安全規范

    設計參考:GB4943/UL1012

    耐壓

    輸入--輸出 I/P-O/P:1.5Kvac/5mA;輸入---機殼 I/P-CASE:1.5Kvac/5mA;輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為:1min

    絕緣阻抗

    I/P-O/P50M ohmsI/P-Case50M ohmsO/P-Case50M ohms

    保護

    過壓保護

    /

    /

    /

    /

    /

    過載保護

    110~165% rated 打嗝模式,消除過載后恢復工作

    過溫保護

    /

    短路保護

    去除短路(保留負載)恢復工作

    可靠性

    MTBF

    25環境下:100000HrsMIL-217 Method

    其他要求

    尺寸

    145×78×39mm (L*W*H)

    包裝

    0.36 Kg/只,48/箱,17.6KG/

    冷卻方式

    tt自冷¨風冷

    延伸方式

    ¨雙三防¨加蓋¨低溫啟動(-40¨其他

    備注

    *如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

    *為了延長使用壽命,建議配置負載時多留30%的余量。例如:設備需要100W的功率,則選用不小于130W的電源。

    *開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

    *電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

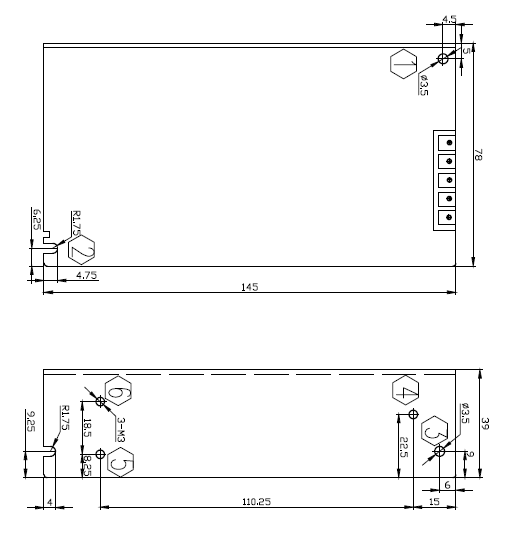

    機構尺寸
